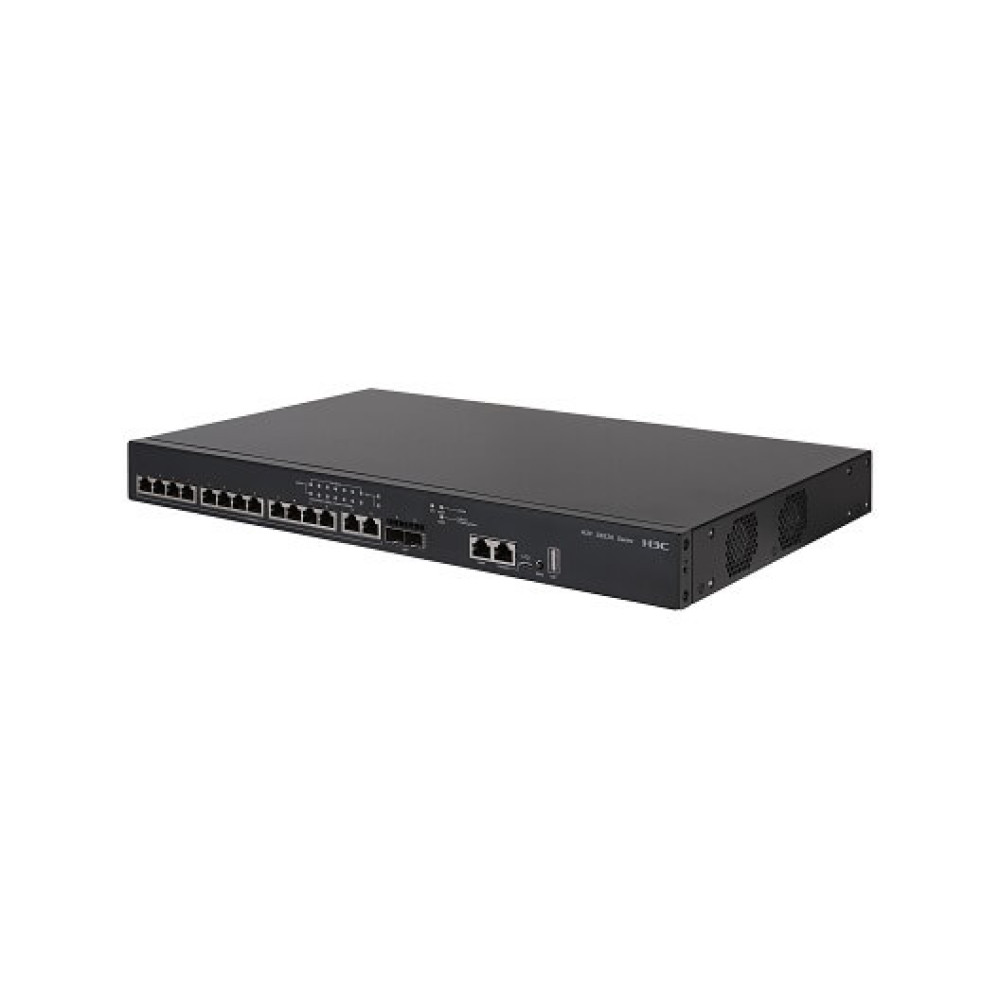

Управляемый коммутатор уровня L3 H3C S6520X-16XT-SI 10/100/1000BASE-T/SFP и 2 порта SFP+

14 портов × 1G/2.5G/5G/10G Base-T, 2 порта × 1G/10G SFP+

Коммутатор обеспечивает высокую плотность 10GE и может гибко расширять порты. Он обеспечивает порты SFP+ с автоматическим распознаванием 16/24*1GE/10GE, один слот расширения, который поддерживает до 9 видов модулей расширения, в диапазоне от 1GE до портов 10GE, 25GE, 40GE.

H3C Intelligent Resilient Framework 2 (IRF2)

H3C Intelligent Resilient Framework 2 (RF2) виртуализирует несколько коммутаторов S6520X-SI в один виртуальный коммутатор и обеспечивает следующие преимущества:

Масштабируемость — IRF 2 позволяет легко добавлять устройства в систему IRF 2. Он обеспечивает единую точку управления, позволяет подключать коммутаторы и поддерживает автоматическое обновление программного обеспечения для синхронизации программного обеспечения с главного устройства на новые устройства. Это обеспечивает гибкость бизнеса при более низкой общей стоимости владения, позволяя добавлять новые коммутаторы в структуру без изменения топологии сети по мере масштабируемости.

Высокая доступность — запатентованная технология горячего резервного копирования маршрутизации H3C обеспечивает резервирование и резервное копирование всей информации на уровнях управления и данных, а также непрерывную передачу данных L3 в структуре IRF 2. Это также устраняет единую точку отказа и обеспечивает непрерывность обслуживания.

Резервирование и балансировка нагрузки — технология агрегирования распределенных каналов поддерживает совместное использование нагрузки и взаимное резервное копирование между несколькими восходящими каналами, что повышает избыточность сети и улучшает использование ресурсов канала.

Гибкость и отказоустойчивость — коммутатор использует стандартные порты GE вместо специализированных портов для IRF-соединений между устройствами-участниками IRF. Это позволяет клиентам назначать пропускную способность по мере необходимости между соединениями восходящей, нисходящей и IRF-систем. Кроме того, S6520X-HI IRF может охватывать стойку, несколько стоек или несколько кампусов

Расширенные функции

Коммутатор предлагает широкий спектр функций, в том числе:

Модульная конструкция — коммутатор использует модульную конструкцию с горячей заменой и резервированием для аппаратного обеспечения, включая силовые модули и лотки для вентиляторов. Коммутатор также использует модульную конструкцию программного обеспечения, которая позволяет устанавливать и удалять функции по мере необходимости. Усовершенствованная физическая архитектура и оптимизированные рабочие процессы программного обеспечения значительно сокращают задержку обработки пакетов

SDN — инновационная сетевая архитектура, которая отделяет плоскость управления от плоскости пересылки, как правило, с помощью OpenFlow. SDN значительно упрощает управление сетью, снижает сложности и затраты на техническое обслуживание, обеспечивает гибкое управление трафиком и предлагает хорошую платформу для инноваций в сети и приложениях

VXLAN — технология MAC-in-UDP, обеспечивающая подключение L2 между удаленными сетевыми узлами по IP-сети. VXLAN обеспечивает мобильность виртуальных машин и данных на большие расстояния и обычно используется в центрах обработки данных и на уровне доступа в кампусных сетях для предоставления услуг с несколькими арендаторами. Реализация H3C VXLAN поддерживает автоматическое создание туннеля VXLAN с помощью EVPN

EVPN - это технология VPN L2, которая обеспечивает подключение как L2, так и L3 между удаленными сетевыми узлами по IP-сети. EVPN использует MP-BGP в плоскости управления и VXLAN в плоскости данных. EVPN предоставляет следующие преимущества: Автоматизация конфигурации; Разделение плоскости управления и плоскости данных; Интегрированная маршрутизация и мостовое соединение IRB

ISSU и эксплуатация, администрирование и техническое обслуживание (OAM)—Обеспечивают непрерывность бизнеса и улучшают управление и техническое обслуживание Ethernet

Единая политика безопасности

Коммутаторы серии H3C S6520 поддерживают аутентификацию на основе AAA, RADIUS и учетных записей пользователей, IP, MAC, VLAN, идентификацию пользователей на основе портов, динамическую и статическую привязку; платформа H3C iMC позволяет осуществлять управление в реальном времени, мгновенную диагностику и пресечение незаконного поведения в сети

Коммутаторы S6520 поддерживают улучшенную логику управления ACL, которая обеспечивает огромное количество ACL на входе и выходе, а также делегирование ACL на основе VLAN. Это упрощает процесс развертывания пользователей и позволяет избежать потерь ресурсов ACL

MACsec

MACsec-это идеальный протокол безопасности уровня связи "переход за переходом" для сетей Ethernet, которые обычно небезопасны. Он предоставляет следующие услуги:

Шифрование данных — шифрует данные по каналу Ethernet для защиты данных от таких проблем безопасности, как подслушивание

Предотвращает перехват и изменение пакетов по пути для защиты сети от несанкционированного доступа

Защита от несанкционированного доступа — предотвращает несанкционированное использование пакетов для защиты целостности данных

MACsec поддерживает следующие развертывания:

Защищает передачу данных по каналу связи между клиентом и его устройством доступа

Защищает передачу данных по каналу связи между двумя пиринговыми устройствами

Доступность

В дополнение к защите узлов и каналов коммутатор предлагает следующие функции доступности:

1+1 резервный модуль питания и 1+1 резервный лоток вентилятора

Интерфейсные модули с возможностью горячей замены

Автоматический контроль состояния питания и лотка вентилятора и механизмы сигнализации

Механизмы самозащиты, которые защищают силовые модули от перегрузки по току, перенапряжения и перегрева

Автоматический контроль состояния питания и вентилятора

SmartMC

SmartMC - это новейшее предложение и инновация H3C, которая помогает корпоративным сетям малого и среднего размера решать проблемы управления и является бесплатным, простым в использовании инструментом веб-управления. Smartmac-это встроенный в коммутатор инструмент управления сетью

Smart MC обеспечивает следующие преимущества:

Интеллектуальная работа: как только переключатель включен и функция SmartMC включена, топология будет создана автоматически, и пользователь сможет перейти к расширенному веб-интерфейсу, чтобы проверить статус

Централизованное управление: все управление может быть достигнуто с помощью коммандера, такого как централизованное резервное копирование конфигурации и управление версиями программного обеспечения, что повышает эффективность работы

Замена одного ключевого устройства: в случае сбоя одного коммутатора новый добавленный коммутатор того же типа может загрузить ту же конфигурацию и немедленно работать со старым коммутатором

Архитектура DRNI

Коммутаторы серии H3C S6520X-SI поддерживают технологию агрегирования межсоединений между устройствами DRNI (Распределенное устойчивое сетевое соединение) и реализуют межсоединение устройств, фактически объединяя два физических устройства в один агрегат для обеспечения независимости элементов управления друг от друга, обеспечения защиты от избыточности на уровне устройств и распределения нагрузки на трафик, а также повышения надежности системы

Визуализация

Коммутаторы серии H3C S6520X-SI поддерживают технологию телеметрии, которая может передавать информацию о ресурсах коммутатора в режиме реального времени и информацию о тревоге на платформу O&M через протокол GRPC.

Платформа может реализовывать отслеживание качества сети, устранение неполадок, раннее предупреждение о рисках, оптимизацию архитектуры и другие функции, позволяющие точно гарантировать удобство работы пользователей путем анализа данных в режиме реального времени.
