Настройка FortiGate (61F / 60F / 80F / 91G / 101F и похожие модели)

Полный практический гайд: первичная настройка, интерфейсы, политики, NAT, VPN, HA, бэкап и рекомендации. Примеры CLI и GUI шагов — можно применять к моделям FortiGate серии 60F/61F/80F/90/101F; уточняй мелкие отличия для конкретной ревизии и версии FortiOS.

Коротко о моделях

FortiGate 60/61F, 80F, 90/91G, 101F — компактные NGFW с аппаратным ускорением (SPU/SoC), подходят для филиалов, офисов и SMB. Есть настольные и рейковые варианты. Для каждой модели используйте QuickStart/Hardware guide и проверяйте совместимость FortiOS.

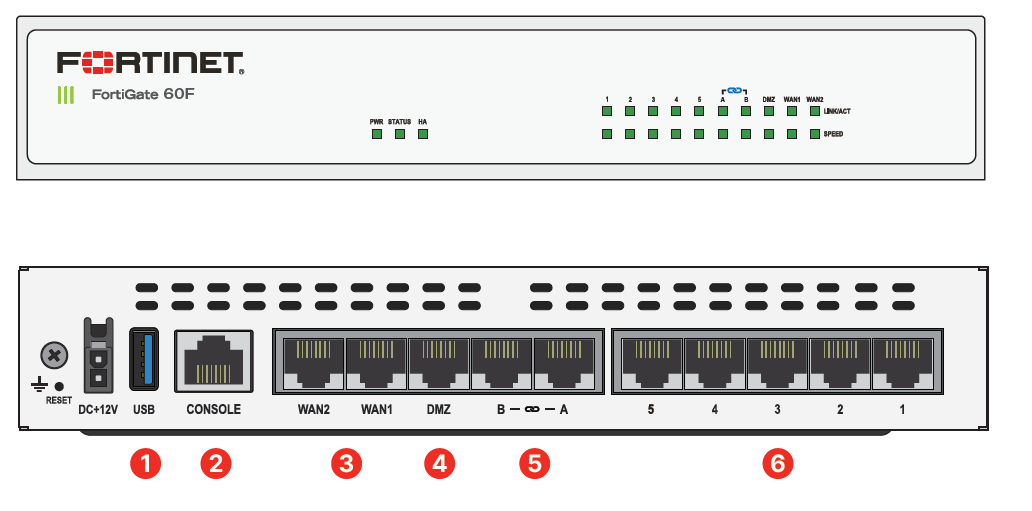

Пример: Front / портовая панель

Типичная топология

Схема: Fortinet — типичная сеть с DMZ, LAN, WAN и VPN-подключениями.

Подготовка и первые шаги

Подключи: физически подключи Ethernet: LAN (порт internal) к твоему управленческому ПК, WAN к интернет-модему. На 60/61F обычно можно зайти через порт mgmt или port1 (проверь QuickStart).
По умолчанию: IP на устройстве часто 192.168.1.99 (или 192.168.1.1 в QuickStart) — проверь конкретную модель/гайд. Открой браузер: https://192.168.1.99.
Вход: логин admin без пароля (первый вход) — обязательно сменить пароль и зарегистрировать устройство (FortiCloud / FortiCare).
Проверь версию FortiOS и при необходимости обнови (работай осторожно — делай бэкап перед апгрейдом).

Быстрая базовая настройка (GUI)

В GUI (Web) обычно последовательность следующая:

System → Settings: задать hostname, административный интерфейс, дата/время, NTP. :contentReference[oaicite:9]{index=9}
Network → Interfaces: настроить WAN (static или DHCP), LAN (IP подсеть), по необходимости FortiLink для управляемых коммутаторов.
Policy & Objects → IPv4 Policy: создать политику из LAN → WAN (Action: ACCEPT), включив NAT если нужно.
VPN → IPsec Wizard: быстро настроить VPN-шаблон (Site-to-Site) — FortiGate умеет генерировать шаблонные политики.

Базовые CLI-команды (быстро)

Для работы по SSH/консоли — полезный набор команд:

# показать статус
get system status

# задать hostname и часовой пояс
config system global
  set hostname FG-61F-Office
end

config system interface
  edit "wan1"
    set mode dhcp
  next
  edit "port1"
    set ip 192.168.10.1/24
  next
end

# включить NAT на политике LAN->WAN (пример)
config firewall policy
  edit 1
    set name "LAN-to-WAN"
    set srcintf "port1"
    set dstintf "wan1"
    set srcaddr "all"
    set dstaddr "all"
    set action accept
    set nat enable
    set schedule "always"
    set service "ALL"
  next
end

# проверить таблицу маршрутизации
get router info routing-table all

Команды образованы по справочнику CLI FortiOS. Перед применением проверь синтаксис под твою версию FortiOS.

DHCP, DNS, и политики доступа

Пример включения DHCP на интерфейсе LAN (CLI):

config system dhcp server
  edit 1
    set interface "port1"
    set lease-time 86400
    set netmask 255.255.255.0
    set ip-range 192.168.10.100 192.168.10.200
    set default-router 192.168.10.1
    set dns-server1 8.8.8.8
  next
end

Настройка NAT (Source NAT) и VIP (DNAT)

Если у тебя статический WAN IP и есть сервер в DMZ — пример конфигурации DNAT:

# создаём VIP для внешнего доступа к внутреннему веб-серверу
config firewall vip
  edit "web-server-vip"
    set extip 203.0.113.10
    set mappedip 192.168.10.50
    set portforward enable
    set extport 80
    set mappedport 80
  next
end

# разрешаем доступ
config firewall policy
  edit 10
    set name "WAN-to-Web"
    set srcintf "wan1"
    set dstintf "dmz"
    set srcaddr "all"
    set dstaddr "web-server-vip"
    set action accept
    set schedule "always"
    set service "HTTP"
  next
end

IPSec Site-to-Site VPN — краткий пример

Для стабильного VPN используй шаблон в GUI или следующие CLI-блоки (упрощённо):

# Phase1
config vpn ipsec phase1-interface
  edit "to-branch"
    set interface "wan1"
    set ike-version 2
    set remote-gw 198.51.100.2
    set psksecret ENC secretpsk
  next
end

# Phase2
config vpn ipsec phase2-interface
  edit "to-branch-p2"
    set phase1name "to-branch"
    set proposal aes256-sha256
  next
end

# создаём маршруты/политику в зависимости от архитектуры (route или firewall-policy + IPSEC interface)

Для продуктивных VPN используй IKEv2, корректные алгоритмы (AES-GCM/SHA2) и проверь MTU/DPD/keepalive.

High Availability (HA) — Active-Passive кратко

Если нужна отказоустойчивость — используем HA. Общая последовательность:

Одинаковая версия FortiOS на обоих устройствах.
Подключение HA-портов (heartbeat). Закрыв всё в отдельную сеть для HA.
На главном устройстве включаем System → HA (GUI) или CLI: config system ha и настраиваем mode a-p, set group-name, password, priority.
После успешной синхронизации конфигурация реплицируется на вторичное устройство.

# пример CLI (простая форма)
config system ha
  set mode a-p
  set group-name "HA-GROUP1"
  set password strongpass
  set hbdev "ha-port" 100
  set session-pickup enable
end

FortiGuard, лицензии, обновления

Для полного NGFW функционала (IPS, AV, WebFilter, FortiSandbox интеграции) нужны FortiGuard-бандлы / FortiCare. Регистрация устройства позволяет получать обновления сигнатур и прошивки. Проверь лицензию и соответствие функционалу, который собираешься включить.

Резервное копирование и восстановление

В GUI: System → Dashboard → Backup & Restore — создай резерв и скачай конфиг.
CLI: execute backup config flash (или tftp/ftp/sftp) — перед апгрейдом и перед изменениями.
Проверяй конфиг в текстовом редакторе, избегай вставки паролей/ключей в открытых местах.

Диагностика и полезные команды

# посмотреть логи трафика (debug flow)
diag debug enable
diag debug flow filter add 192.168.10.50
diag debug flow show console enable
diag debug flow trace start 100

# проверить состояние VPN
get vpn ipsec tunnel summary

# проверить системную нагрузку
get system performance top

Диагностические команды — из CLI reference FortiOS. Используй с осторожностью на продакшене.

Чек-лист перед сдачей в эксплуатацию

Сделан бэкап конфигурации и загружен на безопасное хранилище.
Обновлена прошивка и подписки FortiGuard (по плану обновлений).
Проверены политики NAT и правила безопасности (проверить NAT/port-forward).
Проверены логирование и интеграция с SIEM / FortiAnalyzer (если есть).
Документирована схема сети, пароли/ключи хранятся в менеджере паролей.

Частые ошибки и как их избежать

После редиректа/удаления параметров сайт падает на главную — часто связано с тем, что OpenCart/другая CMS ожидает параметры route/product_id. Удаляй только «мусорные» GET-параметры (utm*, srsltid, fbclid). (примеры управления параметрами делаются вне FortiGate — на веб-сервере / .htaccess у тебя).
Политики не работают — проверь порядок правил, source/destination interfaces и, если используется SD-WAN, — правило может "уходить" по другому интерфейсу.
VPN не соединяется — проверь mismatched proposals, неправильный pre-shared key или NAT/MTU. Используй debug для выяснения причин.
