Сетевой кабельный тестер Fluke LinkIQ (базовый комплект LIQ-100)

LinkIQ ™ выполняет диагностику ближайшего коммутатора для выявления основных сетевых проблем и проверки его конфигурации, устраняя необходимость использования другого устройства. Дополнительные функции включают аналоговый и цифровой тональный генератор, зажигание LED порта коммутатора для его поиска, аутентификацию 802.1x, поддержку удаленных идентификаторов и возможность сохранения результатов на ПК через ПО LinkWare ™ PC.

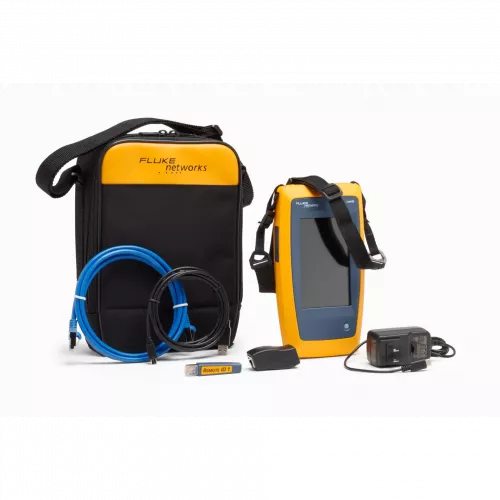

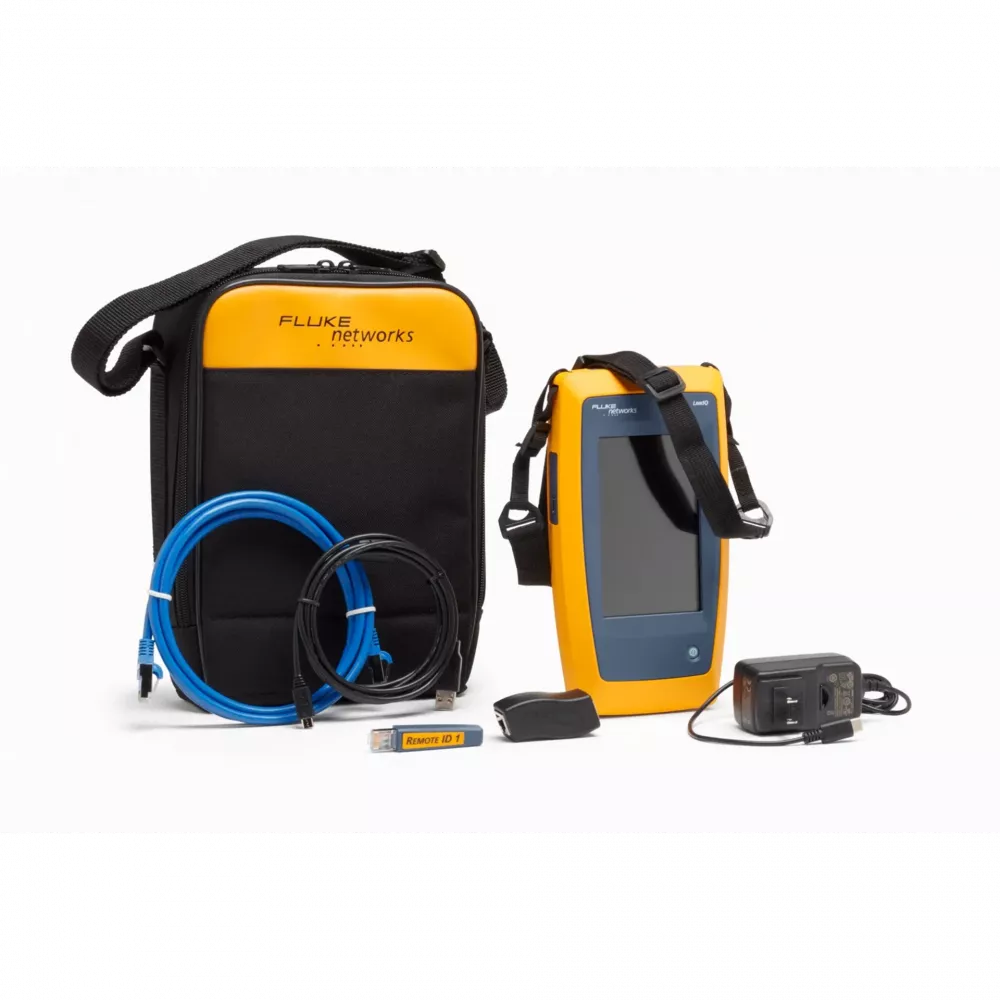

Стандртная комплектация тестера LinkIQ (FL-LIQ-100):

1. Тестер LinkIQ
2. Удаленный идентификатор № 1
3. Коммутационный шнур RJ45-RJ45
4. Зарядное устройство переменного тока
5. Универсальный проходной соединитель RJ45/11
6. Сумка для переноски

Особенности тестера Fluke Networkks LinkIQ (FL-LIQ-100):

• Квалификация скорости Ethernet по витой паре до 10 G (частотные измерения)
• Графическая схема разводки проводов в коннекторе RJ45
• Измерение длины кабеля и расстояния до обрыва и короткого замыкания
• Устранение неполадок в активных сетях
• Предоставление информации о подключенном коммутаторе
• Установка и устранение неполадок устройств PoE
• Отображение согласования коммутатора и тест PoE с имитацией нагрузки
• Аналоговый и цифровой тональный генератор
• Активация мигания светодиода порта коммутатора
• Перезаряжаемый литий-ионный аккумулятор
• Документирование работы с помощью отчетов LinkWare ™ на ПК

Тестирование кабеля, которому вы доверяете

LinkIQ без ответной части может измерять длину до 305 м и определять расстояние до повреждений, таких как обрыв и короткое замыкание. Использование удаленного идентификатора позволяет получить полную схему разводки пар кабелей, что помогает идентифицировать неправильно подключенные проводники. Основная функция LinkIQ - это тест производительности кабеля на основе стандартов IEEE, который определяет пропускную способность от 10BASE-T до 10GBASE-T (от 10 Мбит/с до 10 Гбит/с). Эти тесты выполняются с помощью частотных измерений. Пользователь может сам устанавливать требования к производительности для простой индикации прохождения критериев или отказа.

Рис.1 - Тест кабеля без ответной части показывает длину и расстояние до обрыва или короткого замыкания.

Рис.2 - Тест кабеля с подключенной ответной частью показывает номер удаленного идентификатора (№ 5), длину, схему разводки и производительность кабеля до 10 Гбит/с.​

Рис.3 - Тест кабеля не пройден из-за установленного пользователем требования к производительности в 10 Гбит / с. Кабель может обеспечить только 2.5 G.

Рис.1,2,3
