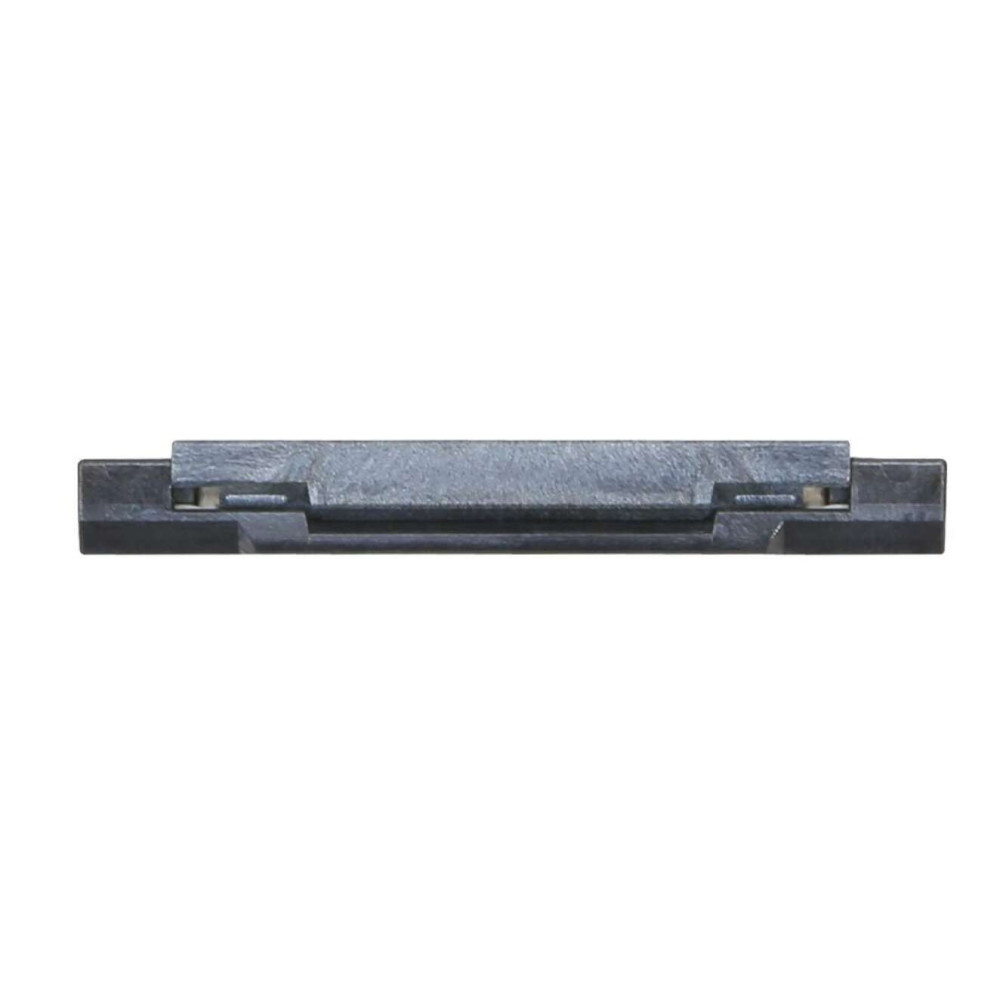

Механический соединитель оптических волокон для FTTH кабеля

Универсальные соединители PXT-LINK-PS предназначены для работы как с одномодовыми, так и многомодовыми оптическими волокнами со стандартным диаметром 125 мкм и диаметром защитного покрытия от 250 до 900 мкм Соединитель состоит из центрирующего элемента, выполненного из сплава алюминия, заполненного иммерсионным гелем и закрепленного в корпусе из литой пластмассы, и пластиковой крышки. Среднее значение потерь на стыке не превышает 0,1 дБ, а усилие на разрыв соединения составляет не менее 0,45 кг. Соединители обладают высокой устойчивостью к воздействию окружающей среды, гарантируя надежную работу в диапазоне температур от -40° до 80°С. Для сращивания волокон в соединителях PXT-LINK-PS достаточно одного движения крышки, что приводит к сжатию лепестков центрирующего элемента, точно и надежно фиксируя волокна.
Поперечный разрез открытого и опресованного соединителя PXT-LINK-PS

Центрирующий элемент.

Корпус.

Крышка PXT-LINK-PS.
